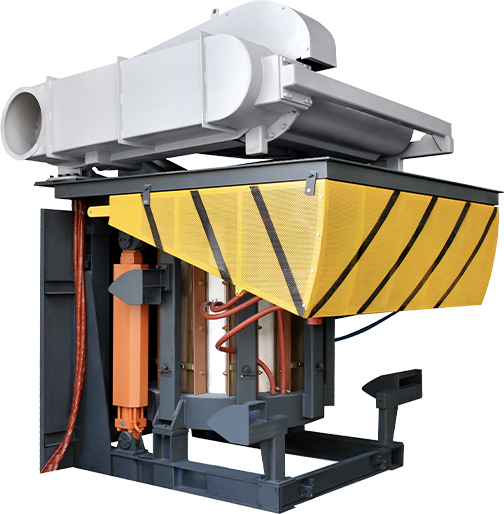

中頻無芯感應爐適用于鑄鐵、鑄鋼及有色金屬的冶煉。由開放式爐體,爐架,及傾爐油缸,感應圈、磁軛、高壓無碳膠管、爐口及爐底澆注固定料、全套不銹鋼進水分配器、回水集水器及卡箍等組成, 包括墻裝進出水分水器。
◆ 較高的功率密度配置,750KW-10000KW 每噸;
◆ 開放式的鋼架結構,易于日常維護,檢修,大規格的H型鋼,或方鋼管構成了爐架的基本結構,最大傾斜角為 95 度;
◆ 爐平臺表面打結耐火材料,對爐體的保護更加充分,不易變形;
◆ 焊接鋼結構,配備適當?shù)闹魏停?nbsp;
◆ 具有安全可靠、鋼性好、減震效果好、低電磁輻射、易維修等優勢。
定點澆筑設計
該產品屬于新型特種感應爐,采用日本最新智能化定點澆筑熔煉 爐工藝。包括爐體支架、爐體底座和傾爐連桿機構裝置,所述爐體底座通過爐體支架與傾爐連桿機構裝置連接。在熔煉全過程中,能始終使金屬熔液倒入直徑很小的接料口內,不易灑液,適用于水(氣)霧 化工藝生產金屬粉末。改良澆筑工藝,保障產品質量,提升生產設備的安全性能。
爐體稱重系統
根據客戶需求可以配置爐體稱重系統,將熔煉金屬的重量數據傳輸給 PLC,可以方便直觀地顯示當前爐體內金屬重量,便于操作人員進行成分調整以及生產安排,配合自動熔化管理系統,可以實現自動熔煉。

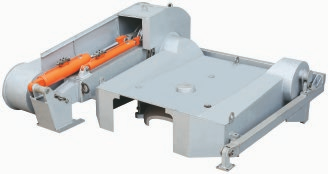

爐體后傾機構
◆ 大大降低了爐臺操作工人的勞動強度;
◆ 提高工作效率使操作人員在扒渣時更安全、省力;
◆ 結合旋風吸塵罩在扒渣時更環保。爐體后傾機構可以使?fàn)t體后傾 0-25 度,可根據爐內鐵液的高度來任意調整爐體后傾角度,保證鐵液和扒渣口在同一水平面,使扒渣更方便、省力。扒渣口可方便,快速的更換。 同時后臺獨特的弧度設計在爐體后平臺間的間隙最小,最大限度的減少雜物由間隙掉落爐坑。
旋風吸塵罩
◆ 采用最新雙臂式雙支撐旋風式除塵罩結構或單臂式單支撐旋風式除塵罩結構,具有堅固的鋼結構設計,扁平的鋼結構形式,減少了整個除塵罩的厚度,占用更少的空間。旋風式除塵罩與傳統的液壓傾翻式除塵罩相比最大的優勢在于它的“雙重翻轉工作模式”,除塵罩和連接臂能夠分別轉動,因此它不但 可以前后傾翻,還可以在任意位子做停留,并無須操作定位銷來決定傾轉方向,適度翻起的除塵罩能在爐前球化 過程中進行有效的吸塵。
◆ 高效的煙塵收集性能良好,降低車間粉塵濃度,廢氣排放控制在標準范圍以內,以滿足環保要求。
磁軛
◆ 設計亮點:采用特別設計的加寬磁軛。 其內弧面的弧度與感應圈的外圓弧度相吻合,兩側用不銹鋼板夾緊,不通水冷卻,磁軛包容面積大于 65%。
◆ 優點:最大限度地減少漏磁,最大限 度地減少磁損,提高電磁耦合效率。提高利用率,達到最大的節能效果。
